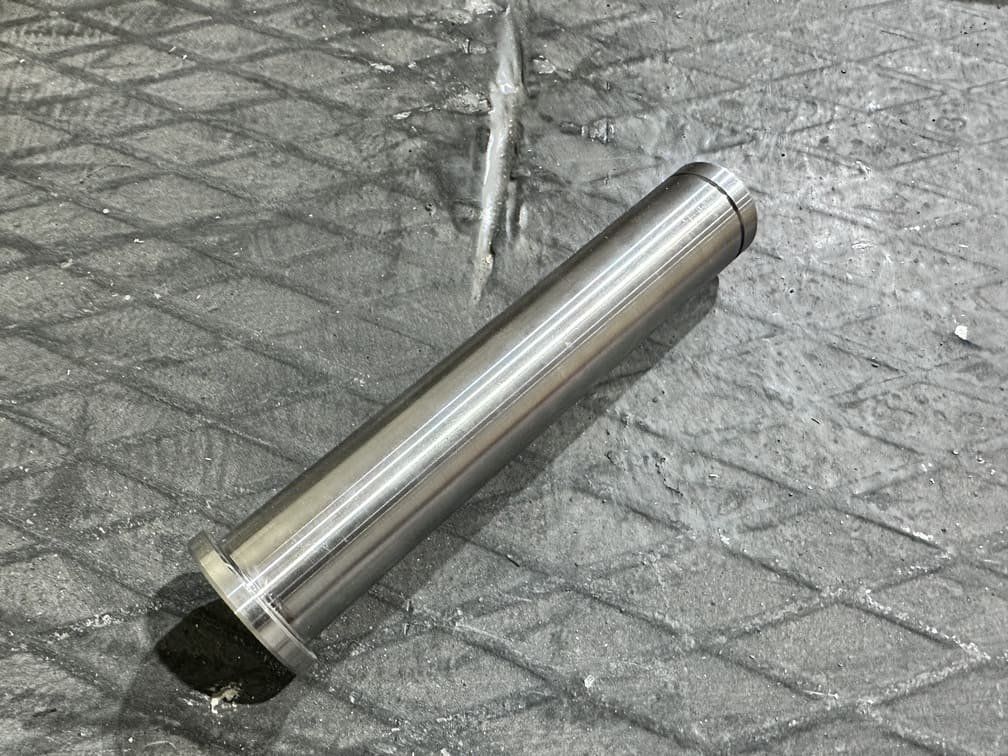

Пальцы и втулки: как изготавливают детали для спецтехники

Спецтехника живёт под нагрузкой. И далеко не всё внимание уходит на двигатель или гидравлику. Есть в конструкции деталей проще – пальцы и втулки. Они не на виду, но без них не движется ковш, не крутится стрела, не поднимается груз. Эти элементы соединяют подвижные узлы. А значит, берут на себя часть удара, веса, вибрации.

Пальцы и втулки изнашиваются быстрее других деталей. Поэтому тут часто приходится заказывать изготовление втулок для спецтехники повторно. Особенно если техника работает в тяжёлых условиях.

Зачем пальцы и втулки делают под заказ?

Пальцы и втулки встречаются во всех видах спецтехники – от экскаваторов до автокранов. Заводские варианты не всегда доступны. Или не подходят по размеру. Или не выдерживают нагрузки. Поэтому многие заказывают их изготовление у токарей.

Вот где и начинается важная часть:

• под каждый палец и втулку нужен точный замер;

• материалы выбираются с учётом нагрузки и условий работы;

• обработка идёт с минимальным отклонением по размерам;

• важны закалка и покрытие – от них зависит срок службы;

• часто нужны нестандартные формы – совмещённые, конические, с подшипниками.

В общем, мелочей тут нет. Потому что ошибка в 0,1 мм – это люфт, а люфт в ковше – это удар на весь механизм.

Как изготавливают пальцы и втулки на практике?

Сначала – замеры. Лучше всего снимать размеры со старой детали. Если такой нет, измеряют посадочное место. Дальше чертёж – простой, но точный. Диаметр, длина, тип сопряжения, срезы, пазы.

Затем подбирается материал. Обычно это:

• конструкционная сталь для стандартной нагрузки;

• легированная – если техника работает на морозе или в пыли;

• бронза или капролон – для втулок, где важна плавность хода.

После этого заготовка идёт на токарный станок. Тут важна точность и чистота обработки. От неё зависит, как сядет палец в отверстие и будет ли люфт. Если нужна резьба – нарезают. Если под подшипник – делают посадку по классу точности.

Далее – закалка. Не всегда, но часто. Она нужна, чтобы палец не стирался от трения и не гнулся под нагрузкой. Потом – шлифовка и, при необходимости, антикоррозийная обработка.

Когда стоит точить детали, а не покупать?

Это частый вопрос у владельцев техники. Вот несколько признаков, когда имеет смысл делать под заказ:

• оригинальные пальцы и втулки сняты с производства;

• нужны нестандартные размеры или усиленные версии;

• детали приходится менять слишком часто – хочется ресурс подольше;

• узел работает в условиях вибрации, грязи, воды – нужен точный подбор материала и покрытия;

• техника работает на удалённых объектах – нужно иметь несколько запасных пальцев и втулок заранее.

Да, изготовление под заказ требует времени. Но часто оно экономит нервы и деньги в будущем.

А если просто поставить стандартную втулку?

Можно. Иногда и работает. Но не везде. Стандарт не учитывает износ посадочных мест, не подгоняется под реальные зазоры, не повторяет форму старой втулки, если она была с посадкой под смазку или с буртом.

И самое главное – не вся техника одинаково «переваривает» люфт. Где-то это просто неприятно. А где-то – путь к поломке всей гидравлики.



Пальцы и втулки – это как связки в теле. Маленькие, незаметные, но держат всё движение. От их состояния зависит работа всей конструкции. Поэтому подход к ним нужен не формальный. А точный. С пониманием, где они работают, под какой нагрузкой, и как долго должны служить. И тут нередко надёжнее заказать точную деталь, чем надеяться на стандартную замену.

Иногда кажется, что проще взять что подешевле и не заморачиваться. Но в спецтехнике такие «экономии» оборачиваются простоями. А значит – потерями. Втулка может стоить как обед, а сорванный гидроцилиндр – как неделя аренды экскаватора.
