В современном промышленном мире генераторы постоянного тока часто воспринимаются как устаревшая технология, постепенно вытесняемая полупроводниковыми преобразователями. Однако на многих действующих предприятиях эти машины продолжают исправно трудиться, выполняя свои функции в гальванических цехах, на испытательных стендах или в системах возбуждения. Их ценность заключается не только в способности вырабатывать постоянный ток, но и в уникальном свойстве, которое редко рассматривается целенаправленно. Генератор постоянного тока является превосходным датчиком механического состояния своей собственной приводной системы. Выходное напряжение и ток такой машины несут в себе отчетливую «механическую подпись» агрегата, который ее вращает — чаще всего асинхронного электродвигателя. Анализ пульсаций и помех в выходном сигнале постоянного тока позволяет проводить диагностику привода без установки дополнительного дорогостоящего оборудования, используя уже имеющийся агрегат как встроенную систему мониторинга. Эта статья раскрывает принципы такой диагностики, описывает характерные признаки основных неисправностей и дает практические рекомендации по реализации данного подхода.
Физические основы метода

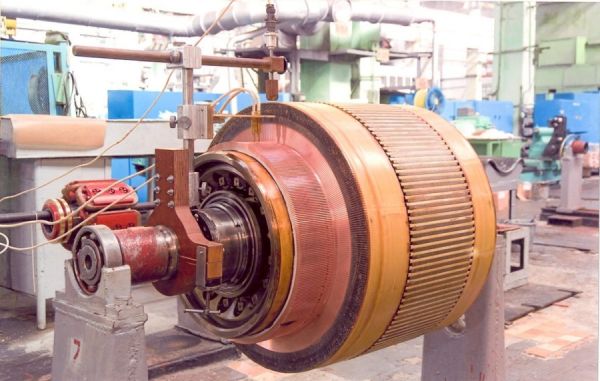

Чтобы понять, как генератор постоянного тока становится диагностическим инструментом, необходимо вспомнить принцип его работы. Напряжение на выходных зажимах машины формируется в процессе вращения якоря с обмоткой в магнитном поле, создаваемом полюсами статора. Любое изменение скорости вращения вала немедленно отражается на величине выходного напряжения. Именно в этом заключается ключевой момент: приводной асинхронный двигатель, будучи механически соединенным с валом генератора, передает ему все свои «проблемы».
Если в приводном двигателе возникает дисбаланс, износ подшипников, повреждение ротора или проблемы с питающей сетью, это неизбежно приводит к??им, но регулярным колебаниям скорости вращения его вала. Эти колебания, часто невидимые для тахометра, напрямую передаются на вал генератора. Генератор, будучи электромеханическим преобразователем, трансформирует эти механические колебания в электрические. Они проявляются в виде специфических пульсаций, наложенных на постоянную составляющую выходного напряжения. Частота и амплитуда этих пульсаций напрямую связаны с типом и серьезностью неисправности в приводном двигателе или его механической передаче. Таким образом, генератор выступает в роли высокочувствительного датчика, постоянно снимающего «электрокардиограмму» работы своего привода.
Типичные неисправности и их электрические «отпечатки»
Различные дефекты приводного двигателя оставляют уникальные следы в выходном сигнале генератора постоянного тока https://energo1.com/catalog/generatory_postoyannogo_toka/. Их идентификация требует использования осциллографа или специализированного анализатора спектра, способного работать с постоянным напряжением.
Одной из самых распространенных проблем является дисбаланс ротора двигателя. Он возникает при неравномерном износе, загрязнении лопастей вентилятора или некачественном ремонте. Дисбаланс вызывает вибрацию с частотой, равной частоте вращения вала. В выходном напряжении генератора это проявляется как синусоидальная пульсация с той же частотой. Амплитуда пульсации пропорциональна степени дисбаланса. Характерно, что частота этих колебаний будет линейно изменяться при плавном пуске или регулировке скорости привода.
Дефекты подшипников качения имеют более сложную картину. Каждый подшипник имеет собственные частоты вибрации, зависящие от геометрии тел качения, сепаратора и скорости вращения. При появлении выбоин, трещин или износа на дорожках качения возникают ударные импульсы. В электрическом сигнале генератора эти импульсы видны как резкие всплески напряжения, повторяющиеся с частотой повреждения подшипника. Часто эти частоты в несколько раз выше частоты вращения. Появление в спектре сигнала таких высокочастотных составляющих, которых не было ранее, является надежным признаком начинающегося разрушения подшипника.
Особую опасность представляет собой обрыв или ослабление стержней короткозамкнутого ротора асинхронного двигателя, так называемый «дефект беличьей клетки». Эта неисправность приводит к асимметрии магнитного поля и возникновению пульсирующего момента. В генераторе это отражается пульсациями напряжения с частотой, кратной скольжению двигателя. Чаще всего наблюдается низкочастотная модуляция, частота которой медленно «плавает» в зависимости от нагрузки. Этот признак является одним из самых тревожных, так как прогрессирование дефекта может привести к заклиниванию ротора.
Проблемы в питающей сети, такие как несимметрия или несинусоидальность фазных напряжений, также четко фиксируются. Несимметрия вызывает появление в токе статора двигателя составляющей обратной последовательности, что ведет к пульсациям момента с удвоенной частотой сети. На выходе генератора это будет заметно как пульсация с частотой 100 Гц. Высшие гармоники в сети, порождаемые работой тиристорных преобразователей или частотных приводов соседнего оборудования, также могут просачиваться через приводной двигатель и модулировать выход генератора, создавая характерный «гребенчатый» спектр.
Практическая реализация диагностики
Для успешного применения метода на практике необходим минимальный набор оборудования. Основным инструментом является цифровой осциллограф с функцией математического преобразования Фурье или, что предпочтительнее, портативный анализатор вибрации, способный анализировать электрический сигнал. Замеры производятся непосредственно на выходных клеммах генератора постоянного тока. Важно обеспечить гальваническую развязку, если это необходимо по условиям безопасности. Для анализа подходит как сигнал напряжения (при работающем на холостом ходу генераторе), так и сигнал тока (при работе под нагрузкой). Токовая сигнатура часто бывает даже более информативной, так как меньше подвержена влиянию сетевых помех.
Первым и обязательным шагом является создание «паспорта здоровья» агрегата. При его первом запуске после качественного ремонта или в заведомо исправном состоянии необходимо записать базовый спектр пульсаций выходного сигнала. Фиксируются все характерные частоты и их амплитуды. Этот спектр будет служить точкой отсчета для всех последующих диагностических замеров.
Периодический мониторинг заключается в сравнении текущего спектра с эталонным. Рост амплитуды на определенных частотах, появление новых спектральных линий или изменение формы сигнала во временной области — все это признаки развивающейся неисправности. Для дисбаланса и дефектов подшипников существуют нормативы по допустимым уровням вибрации, которые могут быть косвенно пересчитаны в допустимые уровни пульсаций напряжения. Для сложных дефектов, таких как обрыв стержней ротора, ключевым является именно факт появления характерной частоты, которой не было в паспорте.
Результаты анализа следует фиксировать в журнале диагностики агрегата. Это позволит отслеживать динамику развития дефекта и планировать ремонт не по графику, а по фактическому состоянию оборудования, что является сутью предиктивного обслуживания.
Преимущества, ограничения и области применения
Главным достоинством описываемого метода является его экономическая эффективность. Он не требует установки дополнительных датчиков вибрации или сложных систем мониторинга, так как использует уже существующий генератор в качестве измерительного устройства. Это особенно ценно для устаревшего парка оборудования, где модернизация системами контроля экономически нецелесообразна. Метод является неразрушающим и позволяет проводить диагностику без остановки технологического процесса, в режиме реального времени. Кроме того, он дает интегральную картину состояния всей приводной системы — от электрической сети до механической муфты.
Однако метод имеет ряд существенных ограничений. Его главный минус — косвенный характер измерений. Он диагностирует механические проблемы через их электрическое отображение, что требует от специалиста глубокого понимания взаимосвязей между механическими и электрическими процессами. Высокая чувствительность метода является одновременно и его слабостью: генератор будет реагировать пульсациями не только на проблемы двигателя, но и на собственные дефекты (износ щеток, биение коллектора, неуравновешенность якоря). Необходимо уметь отделять одну сигнатуру от другой. Также метод малоэффективен при очень малых мощностях или при работе генератора на сильно изменяющуюся нагрузку, когда полезный сигнал тонет в шумах.
Наиболее эффективно данный подход работает на агрегатах средней и большой мощности с постоянной или медленно меняющейся нагрузкой. Идеальными объектами для применения являются двигатель-генераторные установки систем возбуждения, генераторы постоянного тока на испытательных стендах, а также старые, но критически важные приводы гальванических линий. В этих случаях генератор становится ценнейшим источником диагностической информации.
Интеграция в систему технического обслуживания
Использование генератора постоянного тока в качестве диагностического инструмента не должно быть разовой акцией. Максимальный эффект достигается при его системном включении в существующие процедуры планово-предупредительного или, что лучше, предиктивного обслуживания предприятия.
Регулярные замеры пульсаций с фиксацией спектров в базу данных должны стать частью регламентных работ для каждого такого агрегата. Результаты стоит наносить на трендовые графики, которые наглядно покажут рост амплитуды того или иного компонента. Пересечение установленного порога должно служить сигналом для более детального обследования узла вибродиагностистом или электромехаником.
Этот метод не заменяет классическую вибродиагностику или анализ электрических параметров двигателя, а удачно дополняет их, предоставляя альтернативный и часто более доступный канал информации. Он особенно полезен для дистанционной оценки состояния удаленных или труднодоступных агрегатов, где можно организовать постоянный съем сигнала напряжения с генератора и его дистанционный анализ. Таким образом, старый и надежный генератор постоянного тока, помимо своей прямой функции, становится стражем, непрерывно следящим за здоровьем всей приводной системы, продлевая ее жизненный цикл и предотвращая внезапные отказы.
