Главная

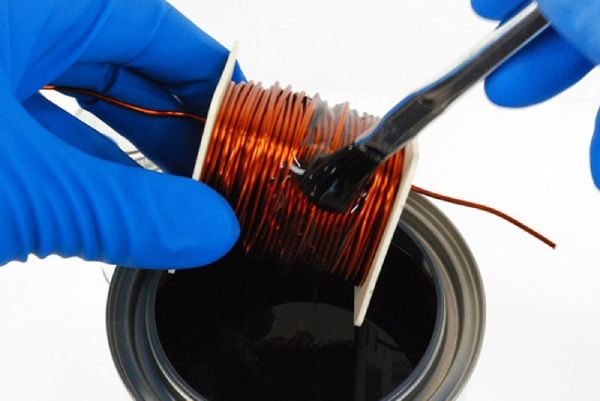

Эксплуатация электрических машин в условиях повышенных нагрузок требует применения материалов, способных обеспечить стабильность изоляционной системы на протяжении всего срока службы. лак для пропитки обмоток играет ключевую роль в формировании надежного диэлектрического барьера, предотвращающего межвитковые замыкания и защищающего проводники от воздействия влаги, масел и механических колебаний.
Современные пропиточные составы сочетают высокую проникающую способность с отличными адгезионными характеристиками, что позволяет формировать однородное покрытие даже в сложных геометрических конфигурациях обмоток. После отверждения образуется эластичная пленка, способная выдерживать термические расширения проводников без растрескивания и отслоения.
«Качество пропитки обмоток определяет не только начальную электрическую прочность изоляции, но и способность системы сохранять свойства при длительной эксплуатации в условиях термоциклирования и вибрации».
Классификация пропиточных лаков
Пропиточные материалы различаются по химической основе, температурному классу и способу отверждения. Правильный выбор типа лака позволяет оптимизировать технологический процесс и обеспечить требуемые эксплуатационные характеристики оборудования.
| Тип лака | Класс нагревостойкости | Особенности | Область применения |
|---|---|---|---|
| Масляно-битумные | A (105 °C) | Бюджетные, хорошая проникающая способность | Электродвигатели общего назначения, бытовая техника |
| Глифталевые | B (130 °C) | Умеренная термостойкость, эластичность | Промышленные двигатели, трансформаторы малой мощности |
| Полиэфиримидные | F (155 °C) | Высокая термостойкость, химическая стойкость | Тяговые двигатели, оборудование для нефтегазовой отрасли |
| Эпоксидные | H (180 °C) | Превосходная адгезия, механическая прочность | Высоковольтные машины, специальное оборудование |
| Безрастворительные | F–H (155–180 °C) | Отсутствие летучих компонентов, экологичность | Закрытые производства, экологически чувствительные объекты |
Выбор конкретного типа лака определяется совокупностью факторов: температурным режимом работы оборудования, условиями эксплуатации, требованиями к экологической безопасности и возможностями производственной инфраструктуры.
Технологии нанесения пропиточных лаков
Эффективность пропитки зависит не только от свойств самого лака, но и от корректности выбранного метода нанесения и соблюдения технологических параметров на каждом этапе обработки.
Например, при пропитке статора асинхронного двигателя методом погружения изделие предварительно сушат при 100–110 °C для удаления влаги, затем погружают в ванну с лаком температурой 30–40 °C на 10–15 минут. После извлечения дают стечь излишкам в течение 20–30 минут и направляют в печь для отверждения по режиму: 2 часа при 120 °C + 2 часа при 140 °C. Такой подход обеспечивает глубокое проникновение лака в межвитковое пространство и формирование монолитной изоляционной структуры.
| Метод нанесения | Преимущества | Ограничения | Типовое применение |
|---|---|---|---|
| Погружение | Полное покрытие, простота оборудования | Больший расход материала, необходимость удаления излишков | Ремонтные мастерские, мелкосерийное производство |
| Вакуумная пропитка | Глубокое проникновение, отсутствие пор | Требует специального оборудования, увеличенный цикл | Высоковольтные машины, ответственные применения |
| Капельное нанесение | Экономия материала, высокая производительность | Применимо преимущественно для вращающихся изделий | Поточное производство электродвигателей |
| Напыление | Возможность локальной обработки, автоматизация | Требует защиты от избыточного распыления | Крупногабаритные обмотки, ремонтные работы |
«Технология пропитки должна быть адаптирована под конкретную конфигурацию обмотки: плотность укладки провода, габариты изделия и требуемая глубина проникновения материала».
Ключевые параметры качества пропиточных лаков
Для обеспечения стабильности характеристик изоляционной системы необходимо контролировать ряд физико-химических показателей лака как на этапе входного контроля, так и в процессе применения.
| Параметр | Метод контроля | Типовое значение | Значение для качества |
|---|---|---|---|
| Условная вязкость | Вискозиметр ВЗ-246 | 20–60 с | Определяет проникающую способность и равномерность нанесения |
| Содержание нелетучих веществ | Гравиметрический метод | 45–65% | Влияет на толщину пленки и усадку при отверждении |
| Время высыхания до степени 3 | Тактильный метод при заданной температуре | 1–3 ч при 120 °C | Определяет длительность производственного цикла |
| Электрическая прочность пленки | Испытание на пробой переменным напряжением | не менее 60 кВ/мм | Гарантирует защиту от межвитковых замыканий |
| Адгезия к эмальпроводу | Метод решетчатых надрезов | не более 1 балла | Предотвращает отслоение изоляции при вибрации |
| Термоэластичность | Нагрев до рабочей температуры с последующим изгибом | без трещин | Обеспечивает целостность покрытия при термоциклировании |
Регулярный мониторинг этих параметров позволяет своевременно выявлять отклонения в качестве материала и корректировать технологический процесс до возникновения брака готовой продукции.
Практические аспекты применения в производстве
Успешное внедрение пропиточных лаков требует учета не только технических характеристик материала, но и организационных особенностей производственного процесса.
Практический пример: на предприятии по ремонту промышленных электродвигателей переход с глифталевого лака на полиэфиримидный потребовал корректировки режимов сушки и отверждения. Предварительная сушка обмоток была увеличена с 2 до 3 часов при 100 °C для гарантированного удаления влаги, а температура отверждения повышена до 140 °C. В результате электрическая прочность изоляции возросла на 25%, а количество рекламаций по межвитковым замыканиям снизилось с 3,8% до 0,6% в течение первого квартала эксплуатации нового материала.
«Экономия на качестве пропиточного лака многократно увеличивает риски отказов оборудования и затраты на гарантийное обслуживание в течение срока его службы».
Преимущества современных пропиточных систем
Применение специализированных лаков для пропитки обмоток дает комплексный эффект для надежности и долговечности электрических машин. Формирование эластичной изоляционной пленки предотвращает смещение проводников под действием электромагнитных сил и вибрации.
Барьерные свойства отвержденного лака защищают обмотку от проникновения влаги, конденсата, масел и промышленных газов. Это особенно важно для оборудования, эксплуатируемого в условиях повышенной влажности, в химическом производстве или на открытых площадках.
| Преимущество | Технический эффект | Экономическая выгода |
|---|---|---|
| Высокая проникающая способность | Полная пропитка плотных обмоток без воздушных включений | Снижение брака, увеличение ресурса оборудования |
| Термостойкость класса F–H | Работа при перегрузках без деградации изоляции | Расширение областей применения, премиальное позиционирование |
| Эластичность пленки | Сохранение целостности при термоциклировании и вибрации | Снижение отказов, уменьшение гарантийных затрат |
| Химическая стойкость | Защита от масел, растворителей, агрессивных сред | Применение в сложных условиях эксплуатации |
Рекомендации по хранению и подготовке лака
Для сохранения эксплуатационных характеристик пропиточного лака необходимо соблюдать условия хранения: температура от +5 до +25 °C, относительная влажность не более 70%, защита от прямых солнечных лучей и источников искрообразования.
Перед применением лак следует тщательно перемешать до однородного состояния, при необходимости отфильтровать для удаления механических включений и при необходимости разбавить рекомендованным растворителем для корректировки вязкости под конкретный метод нанесения.
«Качество пропитки начинается с правильного хранения и подготовки материала: пренебрежение этими этапами может свести на нет все преимущества даже самого современного лака».
Контроль качества готовой продукции
Для подтверждения надежности изоляционной системы после пропитки проводится комплекс приемочных испытаний. Базовые методы включают визуальный осмотр на отсутствие непрокрасов и подтеков, измерение сопротивления изоляции, испытание на электрическую прочность повышенным напряжением и проверку на нагрев при номинальной нагрузке.
| Контролируемый параметр | Метод испытания | Периодичность |
|---|---|---|
| Внешний вид покрытия | Визуальный осмотр при освещении 500 лк | 100% изделий |
| Сопротивление изоляции | Измерение мегаомметром при 500–1000 В | 100% изделий |
| Электрическая прочность | Испытание повышенным напряжением 50 Гц | Выборочно, 1 раз в смену |
| Нагрев обмотки | Измерение температуры методом сопротивления | Выборочно, при сертификации |
| Вибростойкость | Испытание на вибростенде по заданному профилю | Типовые испытания при разработке |
Лак для пропитки обмоток представляет собой критически важный элемент изоляционной системы электрических машин. Грамотный выбор материала с учетом условий эксплуатации, строгое соблюдение технологии нанесения и системный контроль качества позволяют производить электрооборудование с прогнозируемым ресурсом и минимальным уровнем отказов. Инвестиции в качественные пропиточные материалы и отработанные технологии их применения окупаются надежностью продукции, снижением затрат на гарантийное обслуживание и укреплением репутации производителя как поставщика долговечных электротехнических решений, способных работать в самых требовательных условиях современной промышленности.
