Современное производство металлоконструкций уже давно перестало ассоциироваться исключительно с грохотом кувалд и искрами от абразивных кругов. Сегодня на переднем плане стоят технологии, позволяющие добиваться микронной точности при обработке толстых листов стали. Речь идет о высокоточном лазерном раскрое, механической рубке и гибке на листогибочных прессах. Разберемся, как именно выполняются эти процессы и что скрывается за красивыми терминами.
Когда мы говорим о промышленной обработке металла, важно понимать: это целый комплекс операций. Нельзя просто взять и вырезать сложную деталь — ее еще нужно правильно согнуть, причем так, чтобы геометрия не нарушилась, а внутренние напряжения не привели к деформации. Именно поэтому компании, предлагающие услуги по металлообработке на сайте https://steelproplus.ru/, всегда делают акцент именно на комплексном подходе. Ведь качество конечного изделия зависит от того, насколько слаженно работают все звенья этой технологической цепочки.

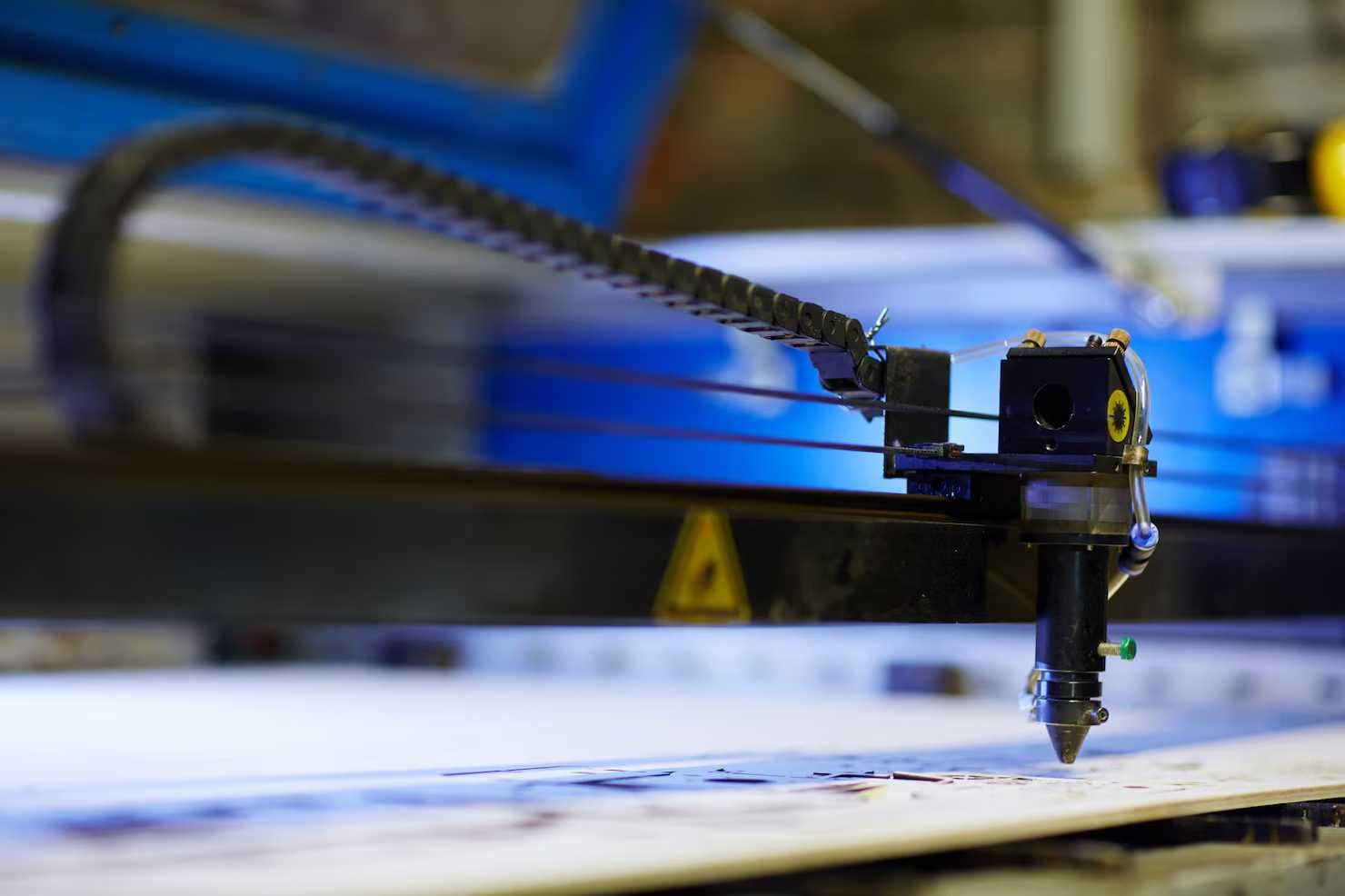

Лазерная резка: тепловой луч против толстого металла
В основе лазерной резки лежит удивительно простое, но гениальное физическое явление: сфокусированный луч света несет в себе колоссальную энергию. Эта энергия нагревает металл до температуры плавления буквально за доли секунды. Но как именно луч справляется с толстым листом?
Процесс выглядит так:
1. Генерация луча. Внутри лазерного резонатора создается мощный световой поток.
2. Фокусировка. С помощью специальных зеркал и линз луч собирается в пятно диаметром иногда меньше миллиметра. Плотность энергии в этой точке становится огромной.
3. Взаимодействие с материалом. Под действием тепла металл плавится, а при наличии вспомогательного газа (кислорода или азота) он еще и выдувается из зоны реза.
Интересно, что выбор газа кардинально влияет на результат. Кислород помогает резать быстрее, так как он окисляет металл и выделяет дополнительное тепло, но кромка получается чуть шероховатой. Азот же служит для так называемой «чистовой» резки — он просто выдувает расплав, не допуская окисления. Тогда срез остается зеркально гладким и не требует последующей обработки.
Кстати, однажды наблюдая за работой современного станка, я был поражен тем, как луч легко прошивает 20-миллиметровый лист стали. Ты просто смотришь на сопло, слышишь легкое шипение газа, и вдруг из массива металла выпадает ровная шестеренка с идеальными зубьями. Нет ни искр, ни грохота — только ювелирная работа, управляемая системой ЧПУ.
Механическая рубка: как ножницы режут сталь
Конечно, лазер — это здорово, но он не всегда экономически оправдан для простых прямых отрезов. Если нужно разрезать лист на полосы или отрезать заготовку без сложной геометрии, на помощь приходит рубка на гильотинных ножницах. Это совсем другая история.
Гильотинные ножницы работают по принципу огромных садовых ножниц, только привод у них гидравлический. Верхний нож, закрепленный на массивной балке, опускается на нижний неподвижный нож. Между ними — зазор, который регулируется под толщину листа. Если зазор выставить неправильно, кромка получится замятая или, того хуже, нож сломается. Поэтому операторы всегда сверяются с таблицами или используют программное обеспечение для расчета.
Важное отличие рубки от лазерной резки — отсутствие термического влияния. Это значит, что по краям нет зоны оплавления, а значит структура металла остается без изменений. Это критично для деталей, которые будут нести серьезные нагрузки. Но есть и минус: так можно резать только прямые линии. Как только появляется радиус, или изгиб — здесь лазер вне конкуренции.
И все же я знаю мастеров, которые с ностальгией вспоминают времена, когда на механических ножницах отрезали листы. Говорят, что в этом звуке гидравлики есть какая-то душа. Впрочем, когда на заводе нужно обработать сотни листов за смену, о душе думать некогда — на первый план выходит скорость и надежность оборудования.
Гибка металла: искусство придания формы
Но вот заготовка готова. Что дальше? Если это не просто пластина, а корпус, кронштейн или сложный профиль, то следующий этап — гибка. И здесь в дело вступают листогибочные прессы.
Работа листогиба выглядит почти как магия. Заготовка укладывается на матрицу (это нижняя часть с V-образным пазом). Сверху под давлением опускается пуансон (форма, входящая в этот паз). Он вдавливает металл внутрь матрицы, придавая ему нужный угол.
Казалось бы, что тут сложного? Но подводных камней здесь масса.
• Пружинение. Металл, особенно высокопрочные стали, после снятия нагрузки стремится вернуться в исходное положение. Поэтому оператору нужно прогнуть его чуть сильнее (угол возврата пружинения), чтобы в итоге получить нужные 90 градусов.
• Радиус гиба. Нельзя согнуть лист в ноль. Внутренний радиус гиба обычно равен толщине металла. Если сделать его меньше, начнутся микротрещины.
• Выбор инструмента. Для каждой толщины и типа металла нужен свой набор оснастки. Нельзя взять матрицу под 3 мм и гнуть ею 10-мм лист — это приведет к поломке оборудования.
Современные станки с ЧПУ позволяют автоматически компенсировать пружинение. В программу вводятся параметры материала, и система сама рассчитывает усилие и глубину хода пуансона. Но даже с таким «умным» помощником опыт оператора остается решающим фактором. Только глаз и руки мастера могут вовремя заметить, что начал смещаться прижим или что лист немного «повело» от внутренних напряжений.
Иногда я задумываюсь, насколько это сложный симбиоз человека и машины. Робот ЧПУ идеально рассчитывает траекторию, а человек должен понимать, что компьютер не видит, например, небольшую царапину на матрице, которая может испортить всю партию деталей. Именно в таких мелочах и проявляется квалификация.
Качество: как проверяют сложные детали
Когда все операции выполнены — резка, рубка (если была) и гибка, — наступает этап контроля. Проверяют всё:
• Линейные размеры (штангенциркулем и рулеткой).
• Углы гиба (угломерами или лазерными системами).
• Качество кромки после резки (наличие заусенца или грата).
• Отсутствие трещин на месте изгиба.
Особое внимание уделяется сложным деталям, где несколько гибов перекрещиваются между собой. Чуть ошибся в последовательности гибки — и деталь упирается сама в себя, и ее уже невозможно подвести к матрице. Поэтому технологи всегда продумывают маршрут изготовления: где сначала резать, а где потом гнуть, чтобы не получить «бутерброд», который не влезает в станок.
Помимо измерений, на производстве часто используется визуальный контроль. Оператор берет эталонный образец и накладывает его на готовую деталь. Если видно, что контуры не сходятся или зазор превышает допустимые нормы, партия отправляется на переделку. Но при правильно настроенном оборудовании брак встречается крайне редко.
Конечно, каждый, кто работает с металлом, знает, что даже одна неправильно выставленная программа для лазерного станка может испортить целый лист дорогого проката. И тут главное — не паниковать, а тщательно перепроверить код управления. Однако автоматизация делает свое дело: современные системы ЧПУ уже имеют встроенные библиотеки параметров для сотен марок стали, что снижает риск ошибки практически к нулю.
Преимущества комплексной обработки
Почему же предприятия все чаще выбирают не какой-то один вид обработки, а именно комплексный подход, где есть и лазер, и ножницы, и гибка? Ответ очевиден: это позволяет сократить логистику внутри цеха. Зачем везти деталь от одного подрядчика на лазере, потом к другому на гибку, если можно все сделать на одной площадке?
К тому же это выгодно с точки зрения точности. Деталь, которая резалась и гнулась на оборудовании с единым центром координат, будет иметь меньшую погрешность, чем та, что прошла несколько переустановок. Есть такая штука — база. Когда деталь сначала вырезают, а потом сразу гнут на соседнем прессе, используется одна и та же система отсчета. В результате углы и отверстия совпадают идеально.
Заключение: взгляд в будущее
Высокоточная лазерная резка, рубка и гибка металла — это не просто набор операций. Это высокотехнологичный производственный процесс, где математическая точность встречается с физическими законами материаловедения. И хотя машины становятся все умнее, роль человека не становится меньше. Он программирует, настраивает, контролирует и, самое главное, отвечает за результат.
Технологии продолжают развиваться: появляются лазеры с новым типом резонаторов, гибочные автоматы с адаптивными системами контроля угла в реальном времени. Это значит, что в ближайшие годы точность будет только расти, а сроки изготовления сокращаться. Но неизменным остается одно: чтобы получить сложную деталь высокого качества, нужно понимать все тонкости каждого этапа — от первого попадания луча на лист до последнего щелчка гидравлики при гибке.
